三通道和四通道喷煤管是现代新型干法水泥窑的核心设备，它们之间的升级主要体现在对燃料的适应性更强和燃烧效率的进一步提升。下面为你详细介绍两者的结构特点和使用情况。
一、结构对比

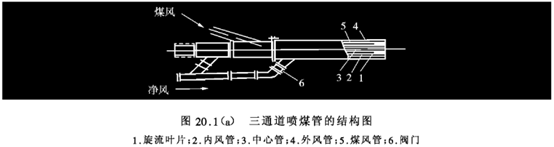

三通道喷煤管的基本结构
三通道喷煤管通常由三个同心圆通道组成：
- 中心通道（中心风）：用于输送中心风或点火用油/气。
- 内通道（旋流风/内风）：带有旋流叶片，使空气产生旋转，强化煤粉与空气的混合。
- 外通道（轴流风/外风）：高速直流风，起到包裹火焰、调节火焰长度的作用。
四通道喷煤管的改进结构
四通道喷煤管在三通道基础上增加了一个通道，典型结构如下：
- 最中心通道：中心风，用于防止回火和堵塞
- 第二通道：旋流风（内风）
- 第三通道：煤粉通道
- 第四通道：轴流风（外风）
本公司公司开发四通道燃烧器具有代表性：中心管用于喷油（点火或混合燃料）；第二通道设有涡流元件，使涡流空气以160m/s的高速喷入窑内；第三通道为煤粉与空气混合物，以28m/s喷出。
二、使用性能对比
1.火焰调节能力
| 对比项 | 三通道喷煤管 | 四通道喷煤管 |
| 调节方式 | 通过调节内风（旋流）和外风（轴流）的比例来控制火焰形状 | 通道更多，调节更精细，可独立控制各股风量 |
| 火焰特性 | 火焰燃烧有力，对物料适应性较好 | 火焰更集中、更稳定，可形成"短而不散，长而不细"的理想火焰 |
调节要点：无论是几通道，火焰长短取决于煤粉燃烧速率。旋流风（内风）越强，煤粉与空气混合越好，燃烧速率大，火焰缩短；轴流风（外风）越强，喷射速率大，吸收高温二次风多，燃烧速率也大，火焰也会缩短但更细长。专业操作员会**同时调节内外风，而非简单增减某一风道。
2. 燃料适应性
- 三通道：对煤质要求相对严格，使用劣质煤时可能出现燃烧不完全现象
- 四通道：由于增加了专门的中心风通道，能有效防止喷口回火和堵塞，对低挥发分煤、无烟煤的适应性更强
3. 燃烧效率
四通道喷煤管通过增加煤粉通道或优化气流组织，使煤粉雾化效果更佳、分布更均匀。实际使用表明，四通道能显著改善煤粉与空气的混合，提高燃尽率。
4. 实际应用案例
根据某5000t/d熟料生产线的使用经验：
- 三通道燃烧器：结构简单，易于调整，火焰燃烧有力，对物料适应性较好。缺点是一次风量稍大，煤耗稍偏高。
- 四通道燃烧器：在节能和火焰控制方面表现更优，但具体效果因品牌而异。
三、操作要点与误区
火焰调节的核心逻辑
火焰调节不是简单地"增加内风缩短火焰"或"增加外风延长火焰"，而是遵循燃烧速率公式：燃烧速率V = f（O₂，T）。操作时需确保：
- 煤粉与燃烧空气有效混合
- 充分吸收高温二次风
- 火焰活泼有力，不发散
喷煤管位置设定
喷煤管位置应根据窑型、原燃料成分确定，不应固定于某一象限：
- 小窑（窑径小）：冷态定位以中心或第一象限为宜
- 大窑（窑径大）：冷态定位以中心或第三象限为宜
- 热态定位：以窑皮长度L为回转窑直径D的4.5~5.2倍为最佳，即L=（4.5~5.2）× D
常见误区
- 担心火焰强会损伤窑皮：实际上火焰强不但不会损伤窑皮，反而有利于挂结实耐久的窑皮。
- 单方面增减某一风道：应同时调节内外风，才能实现理想火焰形状。
四、发展现状
目前，四通道喷煤管已成为新型干法水泥生产线的主流配置。它能将煤粉从不同角度和位置均匀喷入窑内，减少碳粉堆积，提高燃烧效率。同时，现代喷煤技术大大减少了水泥生产中的二氧化碳排放，对环境保护具有积极意义。
从三通道到四通道的升级，体现了水泥窑燃烧技术向高效、节能、环保方向发展的趋势。对于具体选型，需结合生产线规模、燃料特性、操作习惯等因素综合考虑。
